Порылся в закромах и нашел китайский БП 24В, 6.5А, отдали давно как не рабочий. Понадобился для питания шаговиков в CNC станке. Включаю, смотрю, тишина.
1. Предохранитель и диодный мост живы.

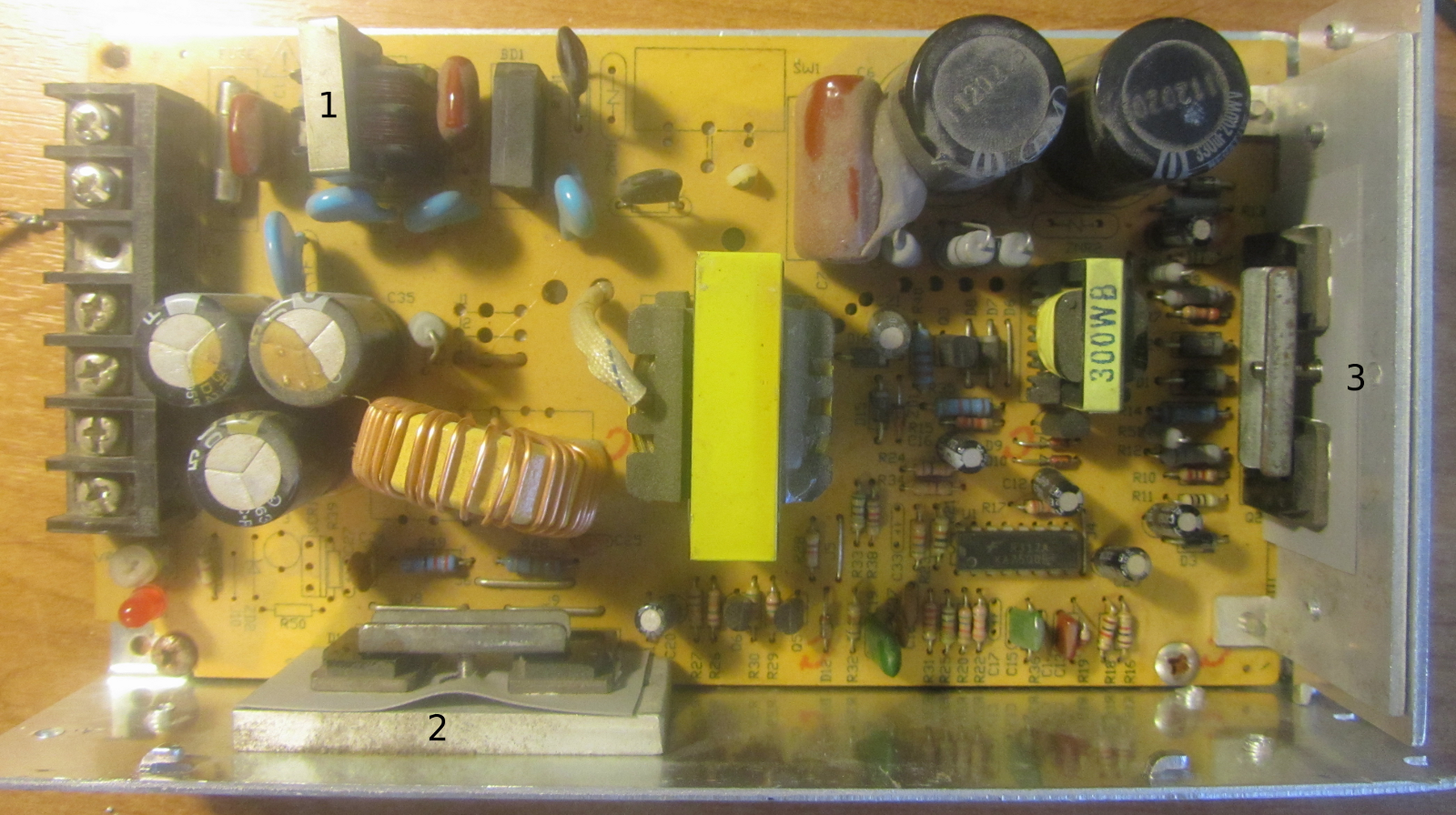

2. Входной дроссель на картинке №1 при пропае, поотваливались контактные площадки, восстановил.
3. Под номером 2 насколько понимаю выходной диодный мост, прозвонить не получается из-за обмотки звонится во всех направлениях.
4. Под номером 3 силовые тр-ры 2SC2526 2шт. нашел что они биполярные, но цифровым мультиметром в режиме диодов не звонятся оба ни в какую сторону. Сопротивления на их база ОК, 12Ом.
5. ШИМ-контроллер KA7500B
Как бы получается что в какой-то момент тихо умерли оба силовых тр-ра.
Куда копать? Чего смотреть?
, в данном случае их похоже два зачемто даже стоит. Ещё когда горят силовые транзисторы, с ними горят резисторы, это R11 - по моему он 4 Ом как раз, рядом R10 кило,Омный уже какойто, не помню уже типовое значение, что то порядка 20 кОм кажется, тоже кст горит, судя по фото они целые, т.к. тоже почти испряются из платы при сгорании. Q5 и Q6 - ключи управления силовыми должны быть, проверяются только с выпайкой, т.к. часто дохнут не с нулевым сопротивлением, а с нормальным падением напряжения правда во все стороны
