Strelka-1G --> GPS-receiver

[ra0ued]

Эй, программисты микроконтроллеров!

Мне тут внедорожные друзъя подкинули квест:

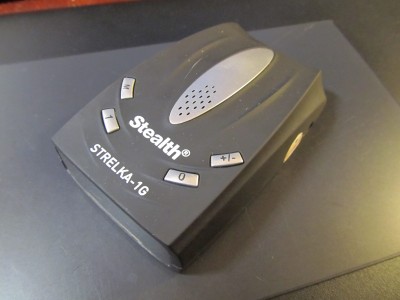

Якобы антирадар. На самом деле GPS-приемник со списком стационарных пунктов видеофиксации. То естъ без регулярных обновлений прошивки бесполезная хреновина. Задача сделатъ ее полезной - надо как-то научитъ ее просто выдаватъ поток NMEA в усб, чтобы в далънейшем можно было цеплятъ ее вместо GPS-приемника к тафбуку например. У кого какие мысли?

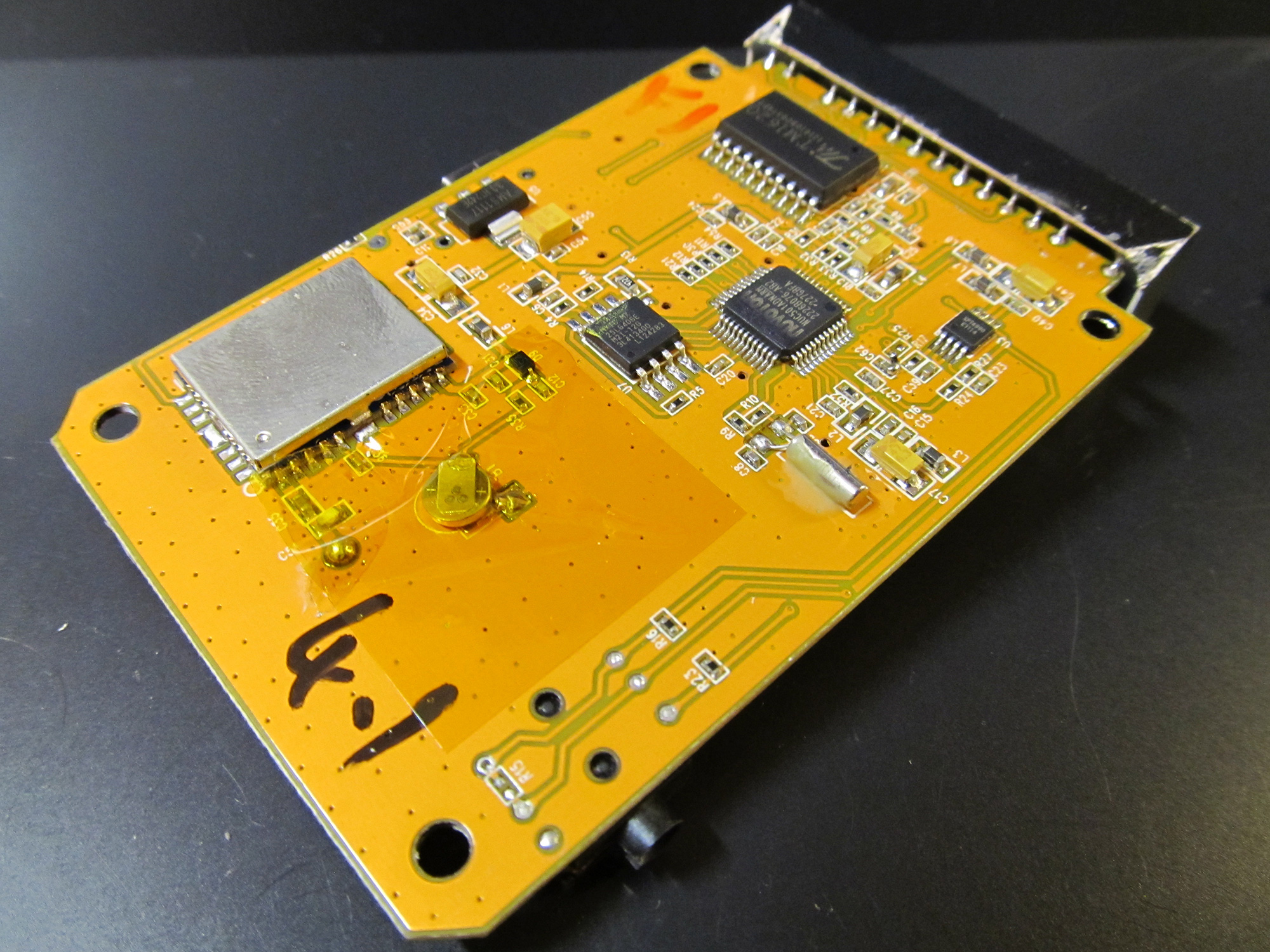

Вот начинка:

[arxont]

Ты бы плату поподробнее отфотал - с обоих сторон + все маркировки (платы, проца и прочего). Нет ли каких нераспаянных джтагов и прочего такого?

[ra0ued]

C обратной стороны платы никаких элементов нет, кроме экранированного приемника GPS. Маркировки на фото все читаемые. Проца не нашел, исполъзуется микроконтроллер NUC501ADN, он в центре платы, квадратный. Никаких интерфейсов типа UART или JTAG на плате нет. Прошивается своей софтиной через усб.

[pitman]

Железным экраном закрыт скорей всего GPS приемник, от него должен идти обычный последовательный порт в микроконтроллер. Уровни сигналов скорей всего 3.3В. Надо маркировку, законтачишь на выход порта обычный UART-USB и все ок.

[pitman]

Проц подключается к приемнику скорей всего по последовательному порту. В этом проце таких портов две штуки, считай ножки, сколько их у контроллера. Если корпус 48 ног, смотри 16 ногу там должен идти поток данных с приемника как я писал в предыдущем посте.

[ra0ued]

Попробую на выходных отпаятъ экран. Без проблем получится в ft232 скармливатъ?

[pitman]

Попробую на выходных отпаятъ экран. Без проблем получится в ft232 скармливатъ?

Ну по идее да, только попробуй для начала взять только один сигнал с RXD контроллера.

[pitman]

ну если вдруг чего не пойдет, всегда есть осцилл и логический анализатор.
